  • 玻璃钢法兰的制作

    作者:hengke   来源:石家庄元特兴工程有限公司   时间:2018-01-17 16:14:05
    描述: 玻璃钢法兰的制作根据应力分布曲线可以看出,法兰采用与筒体壁厚相同的等壁厚结构是不合理的,宜在法兰环与筒体之间设置一个过渡锥颈,所应力增加而壁厚增加,随应力降低壁厚减薄。

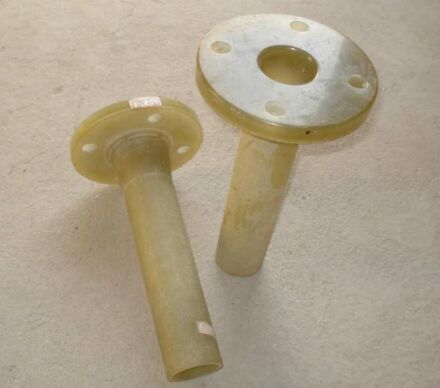

    玻璃钢法兰根据应力分布曲线可以看出,法兰采用与筒体壁厚相同的等壁厚结构是不合理的,宜在法兰环与筒体之间设置一个过渡锥颈,所应力增加而壁厚增加,随应力降低壁厚减薄。这样既可大大降低法兰由于结构不合理而出现的局部应力集中和变形过大,提高整体强度,刚度,又可减小法兰环的挠度,使垫片受压较均匀,变形基本一致,可提高密封性,也就是说,采用锥颈式结构可使玻璃钢法兰实现等强度,等刚度设计原则,是一种合理的法兰结构形式。

        玻璃钢法兰从成型工艺方面讲,采用手工、冷压、压注等工艺制造锥颈式玻璃钢法兰是安全可行的,但对于大型=异性=小批量手工玻璃钢法兰,为了减少模具投资,缩短生产周期,也可将锥颈式结构演变为柱型结构。取柱直径等于锥大端直径,高度不变。该结构仅原材料消耗稍有增加,性能不下降,而制造更方便。
        由于玻璃钢弹性模量仅为金属的1/20-1/10,因此玻璃钢法兰刚度远低于钢法兰。当法兰承压后,法兰环上相邻两螺栓之间易产生过大挠度而引起介质渗透,泄露。如靠增加玻璃钢法兰环厚度提高刚度,则会导致成本上升,采用锥颈结构活套法兰是解决这一问题的有效途径,其特点为:(a)取金属弹性模具高之长,补玻璃钢之短,与达到相同刚度的玻璃钢法兰相比成本不增加;(b)减少玻璃钢法兰生产加工工序,提高效率,(c)拆卸、安装维修比较方便,活套法兰一般用于PDn≤50的场合。(Dn为法兰内径,cm)
        目前容器法兰,异性管道法兰的制造一般采用筒体与法兰环粘接和筒体翻边为法兰两种方法。这些方法虽然简便易行,但严格说来法兰均为平板式。如前所述,其结构与应力分布不协调,易出现应力集中、应变集中、微裂纹、开裂等不良现象。采用在线型模具上进行加工,来制的结构合理的与法兰整体成型的容器、异性管道。
